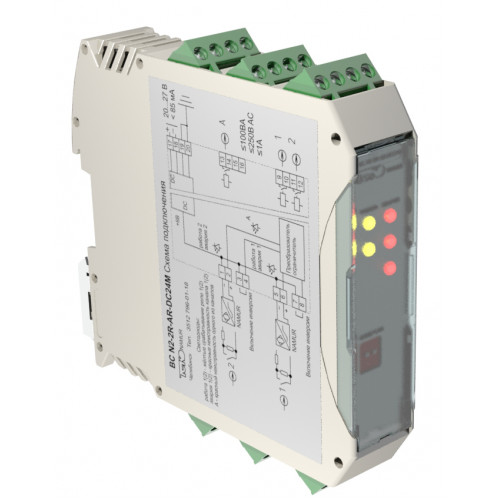

Блок сопряжения BC1 N2-2R-AR-DC24-1


  • Производитель: АО НПК ТЕКО
  • Основной склад: Доступно по индивидуальному заказу
  • Срок отгрузки: Пожалуйста, уточняйте у наших специалистов
  • Возможны персональные варианты сотрудничества
- +

Блок сопряжения BC1 N2–2R–AR–DC24-1 предназначен для питания индуктивных или емкостных бесконтактных взрывозащищённых выключателей (датчиков) с видом взрывозащиты 0ExiaIICT6 или 0ExiaIICT4  искробезопасная электрическая цепь" по ГОСТ 12.2.020-76 и для преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал реле для управления исполнительными устройствами  промышленной автоматики.

Блок сопряжения обеспечивает:

  1. Гальваническую развязку датчика с исполнительным устройством.
  2. Преобразование слаботочного сигнала датчика в выходной сигнал реле для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода (желтый индикатор).
  3. Инверсию состояния выходов каналов установкой перемычки между контактами 3 - 4, 7- 8 или включением DIP переключателей на лицевой панели.
  4. Контроль исправности датчиков и линии связи с датчиками (короткое замыкание, обрыв провода).
  5. Световую индикацию (красный индикатор) и размыкание выходов рабочих каналов при обнаружении в них неисправности.
  6. Формирование обобщенного сигнала “АВАРИЯ” (красный индикатор) и размыкание контактов аварийного канала при неисправности в каком-либо рабочем канале.

Сертификат соответствия № РОСС RU.ГБ04.В01396 от 21.04.2010г.

Разрешение Гостехнадзора России № РРС 00-041196 от 22.11.2010г.

Характеристики
Размер прямоугольного корпуса, ДлxВxШ12 115х108,5x22,6
Номинальное напряжение питания, Uном.12 (24±15%) В DC
Допустимое напряжение на выходе (реле)12 250 В AC
Допустимый ток нагрузки (/реле)12 1 А (cos φ=0,7)
Кол-во подключаемых выключателей12 1…2
Кол-во релейных выходов12 2
Масса12 0,2 кг
Номинальное напряжение на выключателе12 8,2 В
Номинальный ток выключателя12 2,2 мА
Порог срабатывания12 1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание)12 >6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя)12 <0,1 мА
Диапазон рабочих температур12 -25°С...+70°С
Сопротивление линии между выключателем и блоком12 ≤50 Ом
Сопротивление нагрузки выключателя12 1 кОм
Способ крепления12 На DIN рейку
Тип аварийного выхода12 Реле
Максимальная частота коммутации12 20 Гц
