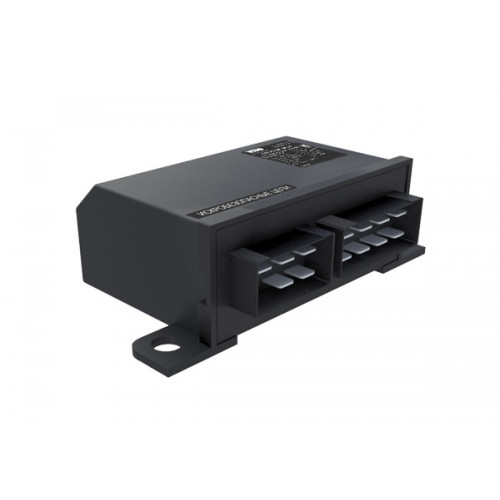

Блок сопряжения трехканальный транспортного исполнения BCt N3-3R-DC24-C1


  • Производитель: АО НПК ТЕКО
  • Основной склад: В наличии
  • Срок отгрузки: 1-3 дня
  • Возможны персональные варианты сотрудничества
- +

Блок сопряжения BCt N3-3R-DC24-C1 предназначен для подключения индуктивных или емкостных или магниточувствительных взрывозащищенных выключателей (датчиков) с видом взрывозащиты 0Ex ia IICT6 GA X или 0Ex ia IICT4 GA X "искробезопасная электрическая цепь" по ГОСТ 12.2.020-76 и для преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал реле для управления исполнительными устройствами транспортной автоматики.

BCt N3-3R-DC24-C1 обеспечивает:

  • Гальваническую развязку датчика с исполнительным устройством.
  • Преобразование слаботочного сигнала датчика в выходной сигнал реле для управления исполнительным устройством.

Блок сопряжения относится к связанному электрооборудованию и должен использования в комплекте с датчиками, имеющими маркировку взрывозащиты 0Ex ia IICT6 GA X или 0Ex ia IICT4 GA X по ГОСТ 31610.0-2014. Вместо датчика на вход блока сопряжения можно подключить механический контакт (контактный датчик). Допускается использование блоков сопряжения с одним, двумя или тремя датчиками или механическими контактами. Сертификат соответствия № ТС RU C-RU.AA71.B.00484 от 28.09.2018.

Характеристики

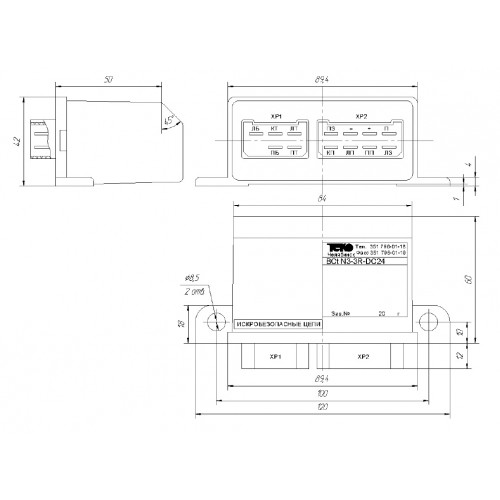

Размер прямоугольного корпуса, ДлxВxШ12 120x60x42
Номинальное напряжение питания, Uном.12 24 В DC
Допустимое напряжение на выходе (реле)12 240 В AC / 60 В DC
Допустимый ток нагрузки (/реле)12 1 А (cos φ=0,7)
Кол-во подключаемых выключателей12 1...3
Кол-во релейных выходов12 3
Кол-во электронных выходов12 Нет
Масса12 0,3 кг
Номинальное напряжение на выключателе12 8,2 В
Номинальный ток выключателя12 2,2 мА
Порог срабатывания12 1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание)12 >6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя)12 <0,1 мА
Диапазон рабочих температур12 -40…+80°C
Сопротивление линии между выключателем и блоком12 ≤50 Ом
Сопротивление нагрузки выключателя12 1 кОм
Тип аварийного выхода12 Оптрон
Максимальная частота коммутации12 1500Гц
