Блок сопряжения NAMUR BC N3-3R-AR-DC24-C купить в Рязани, цена и наличие

Блок сопряжения BC N3-3R-AR-DC24-C предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.

Блок сопряжения обеспечивает:

1. Гальваническую развязку датчика с исполнительным устройством.

2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.

3. Инверсию состояния выхода канала установкой перемычки.

4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).

5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.

6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.

Сертификат соответствия № РОСС RU.ГБ04.В01396 от 21.04.2010г.Разрешение Гостехнадзора России № РРС 00-041196 от 22.11.2010г.

Характеристики
Размер прямоугольного корпуса, ДлxВxШ12	70x75x110
Номинальное напряжение питания, Uном.12	24 В DC
Допустимое напряжение на выходе (оптрон/оптопара)12	50 В DC
Допустимое напряжение на выходе (реле)12	240 В AC / 60 В DC
Допустимый ток нагрузки (/реле)12	1 А (cos φ=0,7)
Допустимый ток нагрузки (оптрон/оптопара)12	50 мА
Кол-во подключаемых выключателей12	1...3
Кол-во релейных выходов12	3
Кол-во электронных выходов12	Нет
Масса12	0,3 кг
Номинальное напряжение на выключателе12	8,2 В
Номинальный ток выключателя12	2,2 мА
Порог срабатывания12	1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание)12	>6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя)12	<0,1 мА
Диапазон рабочих температур12	-25°С...+75°С
Сопротивление линии между выключателем и блоком12	≤50 Ом
Сопротивление нагрузки выключателя12	1 кОм
Способ крепления12	На DIN рейку
Тип аварийного выхода12	Реле
Максимальная частота коммутации12	200Гц
Рекомендуемая частота коммутации12	не более 2 Гц

Характеристики

Размер прямоугольного корпуса, ДлxВxШ12

70x75x110

Номинальное напряжение питания, Uном.12

24 В DC

Допустимое напряжение на выходе (оптрон/оптопара)12

50 В DC

Допустимое напряжение на выходе (реле)12

240 В AC / 60 В DC

Допустимый ток нагрузки (/реле)12

1 А (cos φ=0,7)

Допустимый ток нагрузки (оптрон/оптопара)12

50 мА

Кол-во подключаемых выключателей12

1...3

Кол-во релейных выходов12

Кол-во электронных выходов12

Нет

Масса12

0,3 кг

Номинальное напряжение на выключателе12

8,2 В

Номинальный ток выключателя12

2,2 мА

Порог срабатывания12

1,55...1,75 мА

Порог срабатывания аварийной защиты (короткое замыкание)12

>6 мА

Порог срабатывания аварийной защиты (обрыв провода выключателя)12

<0,1 мА

Диапазон рабочих температур12

-25°С...+75°С

Сопротивление линии между выключателем и блоком12

≤50 Ом

Сопротивление нагрузки выключателя12

1 кОм

Способ крепления12

На DIN рейку

Тип аварийного выхода12

Реле

Максимальная частота коммутации12

200Гц

Рекомендуемая частота коммутации12

не более 2 Гц

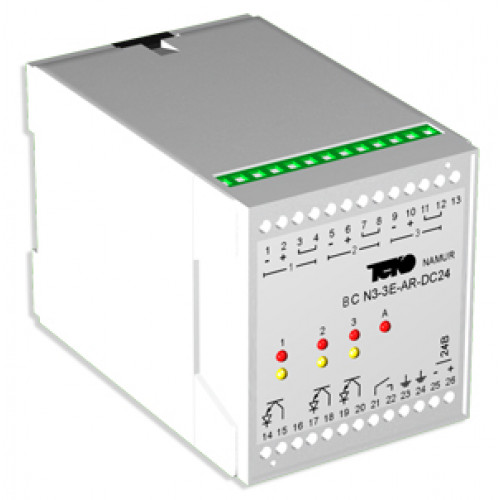

Блок сопряжения BC N3-3R-AR-DC24-C
