Назначение

Датчик уровня емкостный предназначен для контроля жидкостей с относительной диэлектрической проницаемостью 35...85 (охлаждающая жидкость на основе моноэтиленгликоля, вода).

Датчик предназначен для использования в автомобильном транспорте.

Принцип действия

Работа датчика основана на емкостном принципе действия. При погружении чувствительного элемента в контролируемую среду происходит изменение емкости измерительного электрода. Это изменение емкости отслеживается схемой и при превышении определенного порога формируется соответствующий выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Способ подключения12	Разъем Superseal 1.5, 3 контакта
Материал корпуса12	ЛС59-1
Рабочая жидкость12	(охлаждающая жидкость на основе моноэтиленгликоля, вода
Номинальный уровень срабатывания, мм12	0 ± 2 мм (при горизонтальном размещении); 18± 5 мм (при вертикальном размещении чувств. элементом вниз)
Диапазон рабочих напряжений, Uраб.12	9...32 В DC
Номинальное напряжение питания, Uном.12	12 В / 24 В DC
Диапазон температур окружающей среды12	-50°С...+105°С
Диапазон температур рабочей жидкости12	-50°С...+125°С
Комплексная защита12	есть
Степень защиты по ГОСТ 14254-9612	IР68 - со стороны чувствительного элементаIР67 - остальное
Гистерезис12	≤3 мм
Задержка срабатывания12	5+/-2 с
Коэффициент пульсаций питающего напряжения12	≤15%
Материал чувствительной поверхности12	ЛС-59 / POM
Падение напряжения при Iраб12	≤0,5В
Принцип измерения12	Ёмкостный
Структура выхода12	NPN
Тип контакта 12	Нормально замкнутый (NC)

Характеристики

Способ подключения12

Разъем Superseal 1.5, 3 контакта

Материал корпуса12

ЛС59-1

Рабочая жидкость12

(охлаждающая жидкость на основе моноэтиленгликоля, вода

Номинальный уровень срабатывания, мм12

0 ± 2 мм (при горизонтальном размещении); 18± 5 мм (при вертикальном размещении чувств. элементом вниз)

Диапазон рабочих напряжений, Uраб.12

9...32 В DC

Номинальное напряжение питания, Uном.12

12 В / 24 В DC

Диапазон температур окружающей среды12

-50°С...+105°С

Диапазон температур рабочей жидкости12

-50°С...+125°С

Комплексная защита12

есть

Степень защиты по ГОСТ 14254-9612

IР68 - со стороны чувствительного элементаIР67 - остальное

Гистерезис12

≤3 мм

Задержка срабатывания12

5+/-2 с

Коэффициент пульсаций питающего напряжения12

≤15%

Материал чувствительной поверхности12

ЛС-59 / POM

Падение напряжения при Iраб12

≤0,5В

Принцип измерения12

Ёмкостный

Структура выхода12

NPN

Тип контакта 12

Нормально замкнутый (NC)

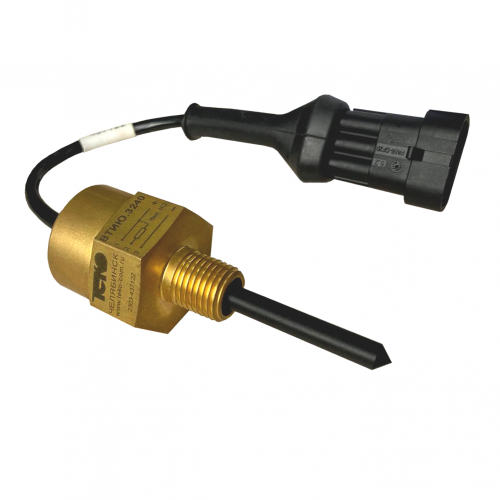

Датчик уровня ёмкостный ВТИЮ.3240
