Датчик уровня емкостный (далее–датчик) ВТИЮ.3123.1-14 предназначен для контроля предельного уровня жидкости в резервуарах и преобразования ее перемещения в электрическую команду.
Принцип действия:
Датчик имеет чувствительную поверхность, при погружении которой в контролируемую среду срабатывает пороговое устройство и формируется соответствующий выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
| Характеристики | |
| Номинальное расстояние срабатывания12 | 8 мм (на заземленную металлическую пластину 24х24 мм) |
| Материал корпуса12 | Латунь ЛС59-1 ( покрытие Н.9) |
| Время задержки после подачи напряжения питания (время готовности), не более12 | 2,5 с |
| Время задержки срабатывания12 | 0,35 с |
| Выходной разъем12 | Вилка2РМДТ18Б4Ш5В1В(ГЕО.364.126 ТУ) |

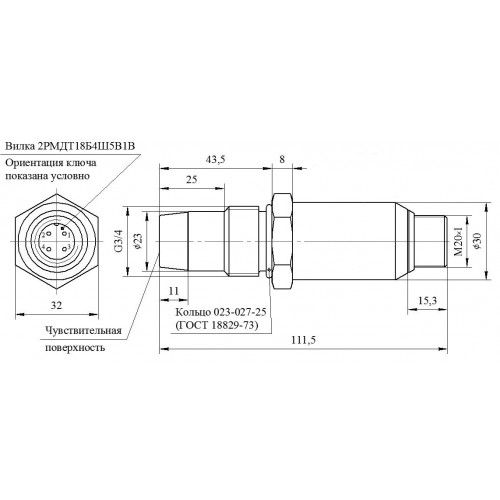

| Присоединительная резьба12 | G3/4" |
| Рабочая жидкость12 | Масло моторное, дизельное топливо |
| Остаточный ток12 | 1 мА |
| Масса, не более, кг12 | 0,32 |
| Номинальное напряжение питания, Uном.12 | 24 В |
| Гистерезис на рабочую жидкость при горизонтальной установке, мм12 | 20 мм |
| Уровень переключения на рабочую жидкость, мм12 | (0 ± 10) мм |
| Гистерезис12 | 2,4 мм (на заземленную металлическую пластину 24х24 мм) |
| Ёмкость нагрузки12 | 0,01 мкФ |
| Наличие защиты от переполюсовки12 | Есть |
| Падение напряжения при Iраб12 | 2,5 В |
| Диапазон рабочих температур12 | Минус 50 ºС…+125 ºС |
| Рабочий ток (ток нагрузки), Iраб.12 | 250 мА (-50 ºС ≤ ta ≤+75 ºС)150 мА (75 ºС < ta ≤+105 ºС)50 мА (105 ºС < ta ≤+125 ºС) |

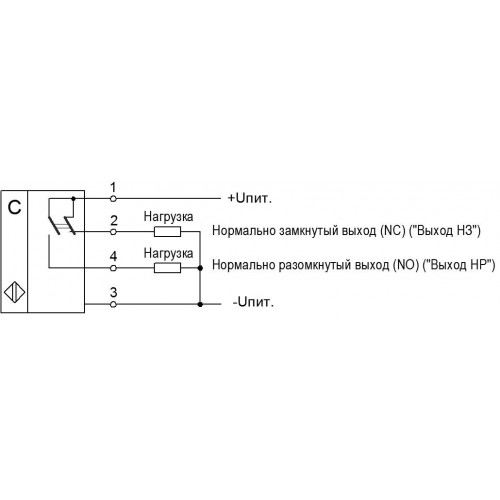

| Структура выхода12 | PNP (общий "минус") |
| Диапазон рабочих напряжений питания12 | (15…32) В |
| Защита выхода от перегрузки и короткого замыкания нагрузки12 | Есть |
| Индикация режима работы12 | Есть |
| Ток потребления, не более, мА12 | 15 мА |
| Уровень пульсации питающего напряжения12 | 67 % |
| Тип контакта12 | Переключающий |
