Магнитный датчик уровня жидкости ТЕКО взрывозащищенный MS DUG11-N-30


  • Производитель: АО НПК ТЕКО
  • Основной склад: В наличии
  • Срок отгрузки: 1-3 дня
  • Возможны персональные варианты сотрудничества
- +

Минимальное количество для заказа: 5 штук

Выключатели магниточувствительные взрывозащищенные (далее по тексту – выключатели) предназначены:

  • для преобразования бесконтактного воздействия объекта (жидкости) в электрический сигнал для управления исполнительным устройством.
  • для применения в качестве элементов автоматизированных систем управления технологическими процессами.
  • для работы в среде, не содержащей агрессивных жидкостей, газов и паров в концентрациях, приводящих к коррозии металлов и разрушению материала поплавка (вспененный эбонит).

Область применения – взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2011 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах (кроме подземных выработок шахт).

Выключатели относятся к взрывобезопасному электрооборудованию, имеют маркировку взрывозащиты по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:

  • 1Ex ia ma IIC T6 Gb X для MS DUG11-N-30;
  • 1Ex ia ma IIC T4 Gb X для MS DUG11-N-30-C; MS DUG11-N-30-C2; MS DUG11-N-30-H;

Знак «Х» в маркировке взрывозащиты выключателей указывает на специальные условия их безопасного применения, заключающиеся в следующем:

  • при эксплуатации выключателей, изготавливаемых с постоянно присоединенным кабелем, при необходимости удлинения кабеля во взрывоопасной зоне, соединение кабелей должно производиться через взрывозащищённую соединительную коробку, которая имеет действующий сертификат соответствия, допускающий возможность её применения во взрывоопасной зоне; при удлинении кабеля вне взрывоопасной зоны возможно применение не взрывозащищенных соединительных коробок со степенью защиты IP, соответствующей категории помещения;
  • к входным искробезопасным электрическим цепям выключателей могут подключаться устройства, выполненные с видом взрывозащиты «искробезопасная электрическая цепь, уровня ia» и имеющие действующие сертификаты соответствия, допускающие возможность их применения во взрывоопасных зонах или вне взрывоопасных зон в качестве связанного электрооборудования. Электрические параметры подключаемых устройств с учетом линии связи: напряжение, ток, мощность, индуктивность и электрическая емкость должны соответствовать искробезопасным параметрам выключателей;
  • при эксплуатации выключателей, выполненных в пластмассовом корпусе необходимо соблюдать меры безопасности по предотвращению возникновения зарядов статического электричества, изложенные в эксплуатационной документации изготовителя;
  • выключатели должны устанавливаться в местах, где исключена возможность воздействия на их оболочку ударных механических нагрузок.

Выключатели обеспечивают непрерывный круглосуточный режим работы. Сертификат соответствия № ТС RU C-RU.МН04.В.00266 от 23.04.2015г.

Принцип действия основан на замыкании контактов геркона, находящегося в штанге выключателя, под действием постоянного магнита, встроенного в поплавок.

Изделие обеспечивает замыкание контактов геркона при уровне жидкости ниже или равном контролируемому уровню. Возможно изменение контролируемого уровня жидкости относительно плоскости крепления выключателя, а также корректировка уровня в зависимости от плотности жидкости смещением крепежных гаек в пределах ±15 мм.

Характеристики
Способ подключения12 Кабель
Материал корпуса12 Д16Т
Корпус12 Поплавковый
Присоединение / Подключение12 Провод 2х0,34 L=2м ТУ16,К18-047-2006
Степень защиты по ГОСТ 14254-9612 IP68
Длина датчика, A12 322 мм
Количество рабочих циклов, не менее12 5x10^5
Коммутируемая мощность, не более12 0,166 Вт
Коммутируемое напряжение12 0,1...15,8 В DC
Коммутируемый ток, не более12 0,11 А
Контролируемый уровень, L12 300 мм
Плотность жидкости12 750 кг/м³
Плотность жидкости, при которой точность контроля уровня не хуже (1)12 1000 кг/м³
Диапазон рабочих температур12 -25°С...+75°С
Специальное исполнение12 Взрывобезопасное исполнение

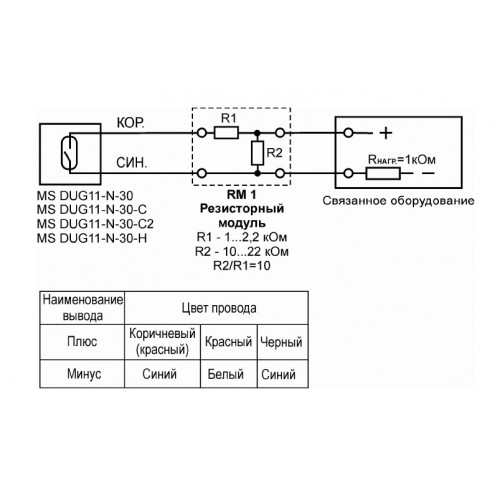

Схема подключения12 2х проводный
Тип датчика12 Герконовый
